SMA-rechtwinkliger Steckverbinder für die Plattenmontage

Aufteilen:

Basisinformation

Modell: CPC 106

Produktbeschreibung


SMA-Anschlüsse können visuell mit dem Standard-75-Ohm-Koaxialsteckverbinder vom Typ F (Durchmesser: Stecker 7/16 Zoll (11 mm) kreisförmig oder Sechskant; Außengewinde 3/8 Zoll (9,5 mm)) verwechselt werden, wie es nur der Fall ist etwa 2 mm Unterschied insgesamt in den Spezifikationen. Typ F kann nicht mit SMA-Steckverbindern ohne Verwendung eines Adapters verbunden werden.

Ein Standardpolaritäts-SMA-Stecker hat einen Mittelstift, der von einer Trommel mit Innengewinden umgeben ist, und die Standard- SMA-Buchse hat eine Mittelhülse, die von einer Trommel mit Außengewinde umgeben ist. Wie bei den meisten anderen Steckern entspricht die Geschlechterzuordnung somit der innersten elektrischen Komponente. Es gibt auch verpolte ("RP") SMA-Verbinder, in denen der Stift und die Hülse vertauscht sind; so dass die "männliche" RP- SMA eine Mittelhülse aufweist, die von einem Innengewinde-Lauf umgeben ist, und die "weibliche" RP- SMA einen Mittelstift und einen Außengewinde-Lauf aufweist. Siehe unten für eine ausführlichere Beschreibung.

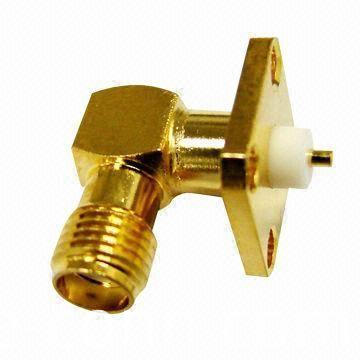

Einbaubuchse SMA-Buchse rechtwinklig


Körper: Messing mit vergoldetem

Wellenwiderstand: 50Ω
Frequenzbereich: DC-12.4GHz (flexibles Kabel 0-18GHz)
Kontakt Widerstand:
Mittelleiter: ≤3mΩ
Außenleiter: ≤2mΩ
Isolationswiderstand: ≥5000MΩ
VSWR gerade:
Flexibles Kabel: ≤1.10 + 0.002f
Halbstarres Kabel: ≤1.05 + 0.001f
Gerade Winkel:
Flexibles Kabel: ≤1,20 + 0,003f
Halbstarres Kabel: ≤1.10 + 0.001f
Haltbarkeit des Steckverbinders: ≥500

Tj 241eanz2b895hkpo6vRight Angle Sma Female Panel Mount


Produktgruppe : Anschlüsse > HF-Steckverbinder

Produkt-Bild
  • SMA-rechtwinkliger Steckverbinder für die Plattenmontage
