Einbaubuchse SMA-Buchse

Aufteilen:

Basisinformation

Modell: CPC 109

Produktbeschreibung

SMA- Steckverbinder sind für bis zu 500 Steckzyklen ausgelegt, aber um dies zu erreichen, ist es erforderlich, den Steckverbinder beim Herstellen der Verbindung richtig festzuziehen. Hierfür ist ein 5/16-Zoll-Drehmomentschlüssel erforderlich, für Edelstahl-Steckverbinder sind dies 0,8 bis 1,1 N · m (7-10 in · lbf). Auf der Kabelseite der Verbinderanordnung sind manchmal auch Abflachungen vorgesehen, so dass ein zweiter Schraubenschlüssel verwendet werden kann, um zu verhindern, dass er sich dreht und die Verbindung mit dem Kabel beschädigt. Es ist auch ratsam, lose Verschmutzungen von den Innenflächen vor dem Zusammenstecken mit Druckluft oder einem Gaswäscher zu prüfen und zu entfernen.

Der SMA-Steckverbinder verwendet ein PTFE-Dielektrikum, das entlang der Verbindungsebene kontaktiert wird. Die Variabilität in der Konstruktion und das Zusammenpassen der Verbinder begrenzen die Wiederholbarkeit der Verbinderimpedanz. Aus diesem Grund und weil sie nur für eine begrenzte Anzahl von Verbindungszyklen ausgelegt sind, ist ein SMA-Steckverbinder normalerweise keine gute Wahl für messtechnische Anwendungen.

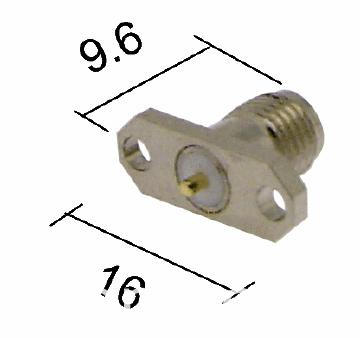

Einbaubuchse SMA-Buchse


Körper: Messing mit vergoldetem
Wellenwiderstand: 50Ω
Frequenzbereich: DC-12.4GHz (flexibles Kabel 0-18GHz)
Kontakt Widerstand:
Mittelleiter: ≤3mΩ
Außenleiter: ≤2mΩ
Isolationswiderstand: ≥5000MΩ
VSWR gerade:
Flexibles Kabel: ≤1.10 + 0.002f
Halbstarres Kabel: ≤1.05 + 0.001f
Gerade Winkel:
Flexibles Kabel: ≤1,20 + 0,003f
Halbstarres Kabel: ≤1.10 + 0.001f
Haltbarkeit des Steckverbinders: ≥500

Sma Female Connector Panel Mount
